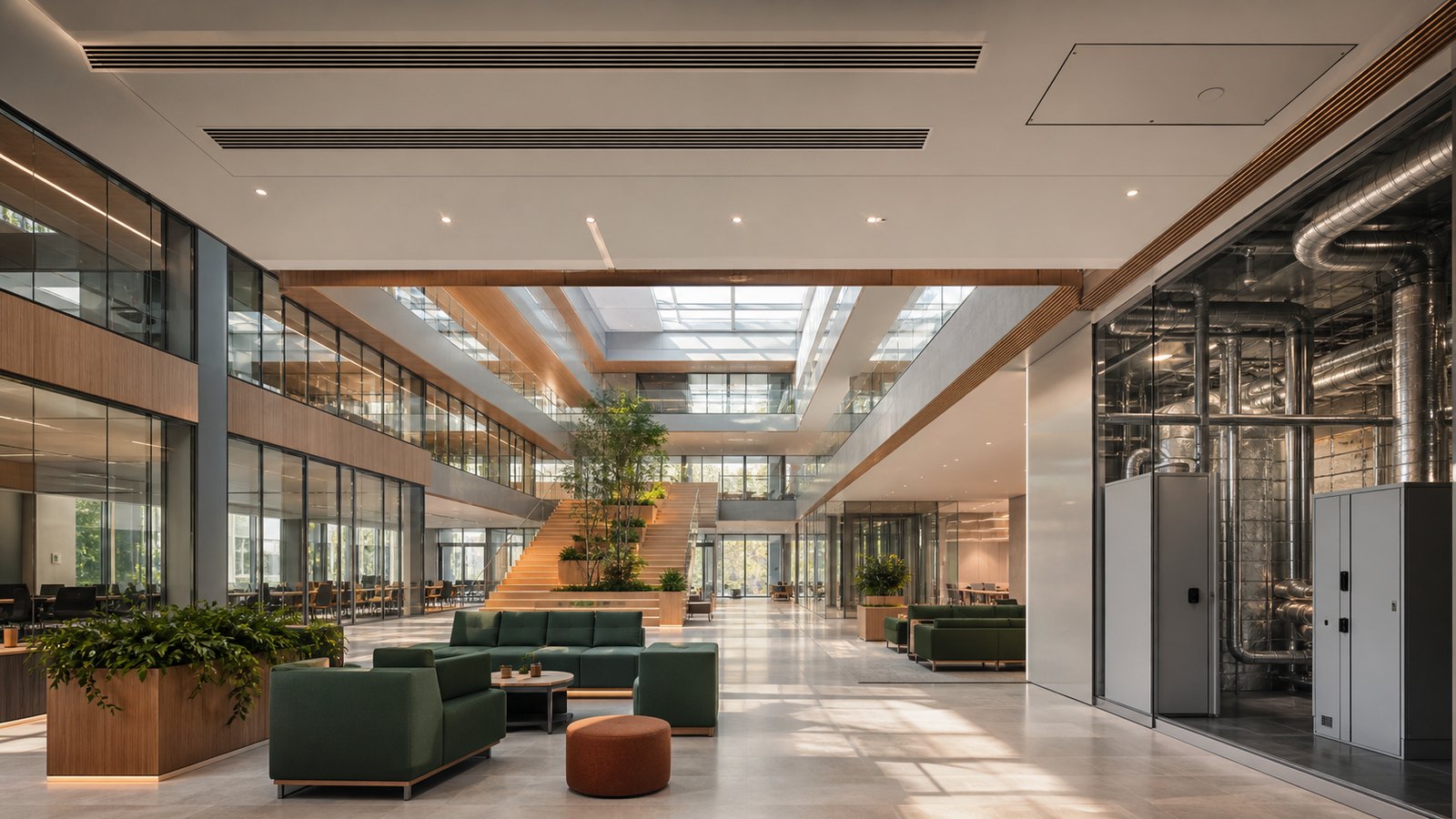

L’archive datée décrit des travaux neufs dans un immeuble Humanis à Garges-lès-Gonesse. La fiche, publiée le 21 janvier 2016, indique 10 000 m², quatre étages en superstructure et deux parkings. Elle recense 25 groupes, 254 unités intérieures, une climatisation réversible, une ventilation double flux, des installations de plomberie, quatre rideaux d’air chaud, une gestion technique du bâtiment et le désenfumage des parkings. Ce relevé donne une vue utile de la coordination technique requise dans un ensemble tertiaire de cette taille.
Lire l’architecture de climatisation
La fiche associe un système VRV à récupération d’énergie et des splits. Elle attribue à l’ensemble 655 kW de puissance frigorifique et 733 kW de puissance calorifique. Ces valeurs historiques décrivent une capacité nominale installée, pas une consommation mesurée. Pour analyser un dispositif comparable, il faut relier chaque groupe aux zones desservies, aux horaires et aux usages.
La présence de 254 unités intérieures suppose un repérage rigoureux. Plans, étiquettes, schémas et nomenclature doivent utiliser les mêmes identifiants. Cette cohérence simplifie les recherches de panne et évite de couper plusieurs espaces lors d’une intervention. La récupération d’énergie mérite elle aussi d’être documentée : son intérêt dépend des besoins simultanés de chaud et de froid entre les zones.
Coordonner ventilation et distribution d’air
L’archive mentionne une ventilation double flux avec récupération d’énergie et modulation terminale du débit. Cette combinaison permet d’adapter l’air distribué par zone, à condition que les organes terminaux, capteurs et séquences de commande soient correctement réglés. L’équilibrage reste central : un débit global conforme ne garantit pas que chaque local reçoive la quantité attendue.
Dans un bâtiment à plusieurs niveaux, les gaines, clapets, trappes et faux plafonds doivent être étudiés ensemble. L’accès aux filtres et aux organes de réglage doit rester possible après les finitions. Les essais portent sur les débits, le bruit, les pressions et la réaction aux changements de consigne. Un dossier de réception utile conserve les résultats et la position des réglages.
Relier la GTB aux équipements réels
La fiche évoque une GTB couvrant les installations CVC, CFO, CFA et la plomberie. Une supervision étendue n’est pertinente que si ses points correspondent à des informations exploitables : marche, arrêt, défaut, température, consigne ou état d’un organe. Une accumulation de données sans hiérarchie rend les alarmes difficiles à traiter.
La programmation doit donc distinguer les défauts urgents, les dérives et les simples informations. Des vues par étage et par équipement facilitent le diagnostic. Les horaires, seuils et acquittements gagnent à être consignés afin qu’un changement de personnel ne fasse pas perdre la logique d’exploitation.
Intégrer plomberie, accès et sécurité
Les quatorze blocs sanitaires cités dans l’archive ajoutent des réseaux d’eau, d’évacuation et de ventilation à coordonner avec les autres lots. Les quatre rideaux d’air chaud concernent les zones d’entrée, où les ouvertures répétées perturbent l’équilibre thermique. Leur commande doit être cohérente avec l’usage des portes et la saison.
Le désenfumage des deux parkings répond à une fonction distincte du confort. Ses scénarios, alimentations et commandes nécessitent des essais dédiés. La leçon de cette fiche de 2016 tient à la coordination : climatisation, ventilation, plomberie, électricité, supervision et sécurité doivent être vérifiées comme un système, tout en conservant des procédures propres à chaque fonction.
