Tour Europa à Thiais : retour sur un remplacement CVC majeur

Tour Europa à Thiais : retour sur un remplacement CVC majeur

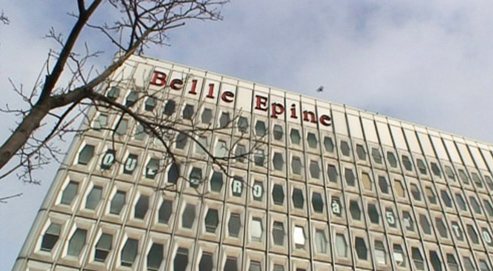

Une fiche historique de KLIMA IDF décrivait le remplacement d’installations de chauffage, ventilation et climatisation dans la Tour Europa, à proximité du centre commercial Belle Épine, à Thiais. Le bâtiment était présenté comme un ensemble de 9 500 m² comprenant neuf niveaux en superstructure et un sous-sol. Les données archivées faisaient état de 19 groupes, 435 unités intérieures, 900 kW frigorifiques et 1 008 kW calorifiques. Ces chiffres datés servent ici à comprendre l’échelle du projet, sans préjuger de l’état actuel du site.

Remplacer un système sans raisonner équipement par équipement

Sur un immeuble de plusieurs étages, un renouvellement CVC ne se réduit pas à déposer des machines anciennes et à poser leurs équivalents. Les usages ont pu évoluer, les plateaux être recloisonnés et les charges internes changer. Une étude préalable devait donc reconstituer les besoins par orientation, type de local et horaire d’occupation.

Le nombre élevé d’unités intérieures multipliait les interfaces : alimentation électrique, liaisons frigorifiques, évacuation des condensats, commandes et accès de maintenance. Un inventaire repéré sur plan était nécessaire pour relier chaque terminal à son groupe et éviter les erreurs lors des essais. Le repérage devait rester compréhensible longtemps après la réception.

Organiser les colonnes et le phasage par niveau

Les réseaux verticaux constituent un point sensible dans une tour. Les gaines techniques ont une capacité limitée et traversent des zones coupe-feu dont l’intégrité doit être maintenue. Le passage de nouvelles liaisons exigeait une synthèse avec l’électricité, la plomberie, la ventilation et la sécurité incendie. Les supports, traversées et rebouchages devaient être prévus avant les bascules.

Lire aussi :  GMF La Boétie à Paris 8e : analyser une fiche CVC incohérente

Le phasage devait aussi limiter l’indisponibilité des locaux. Une organisation par étage ou par zone permettait de déposer, raccorder, tester puis remettre en service un secteur avant d’ouvrir le suivant. Cette méthode supposait des installations provisoires ou une planification saisonnière pour les espaces les plus sensibles. Les nuisances sonores, les accès de livraison et l’évacuation des anciens équipements faisaient partie du plan de travaux.

Comprendre le choix d’un système VRV réversible

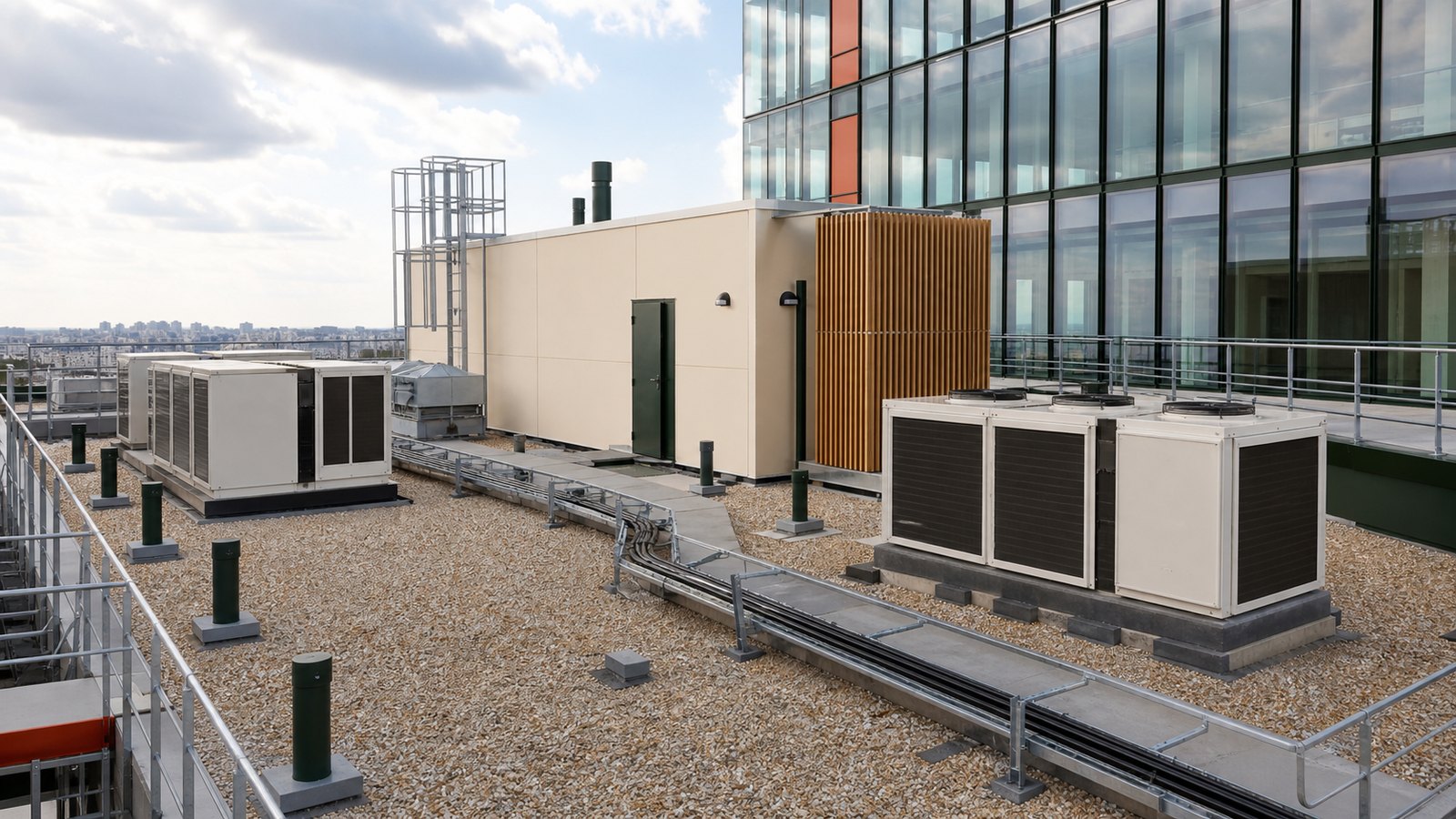

L’archive mentionnait une architecture VRV réversible à deux tubes. Ce type de système adapte la puissance à la demande et permet un changement de mode entre chauffage et refroidissement. En revanche, une architecture réversible classique ne produit pas nécessairement du chaud et du froid en même temps pour des zones différentes. Son adéquation dépendait donc des orientations, des apports solaires et des besoins simultanés du bâtiment.

La longueur des liaisons, les dénivelés et la quantité de fluide frigorigène devaient respecter les limites du fabricant et les exigences réglementaires applicables lors du chantier. La mise en service passait par des contrôles d’étanchéité, un tirage au vide documenté, puis des essais dans plusieurs scénarios de charge.

Ventilation double flux et réseau existant

La fiche signalait également une centrale de traitement d’air double flux avec récupération d’énergie, raccordée à un conduit existant. Le réemploi d’un réseau pouvait réduire les reprises, à condition d’en vérifier la propreté, l’étanchéité et les pertes de charge. Un diagnostic visuel seul n’aurait pas suffi : mesures de débit et contrôles d’accès complétaient l’examen.

La récupération d’énergie n’était utile que si les flux étaient équilibrés et si les ventilateurs ne consommaient pas davantage que le gain obtenu. Les filtres devaient rester remplaçables sans perturber les espaces occupés.

Lire aussi :  Réussir le raccordement de votre maison neuve avec Enedis

Réception et suivi des performances

Un projet de cette ampleur exigeait des essais par niveau puis un contrôle global : débits d’air, températures, évacuation des condensats, commandes centralisées, alarmes et niveaux sonores. Les réglages devaient être consignés dans le dossier d’exploitation. Ce retour historique rappelle qu’un remplacement réussi repose autant sur le phasage, le repérage et la mise au point que sur la puissance installée.
