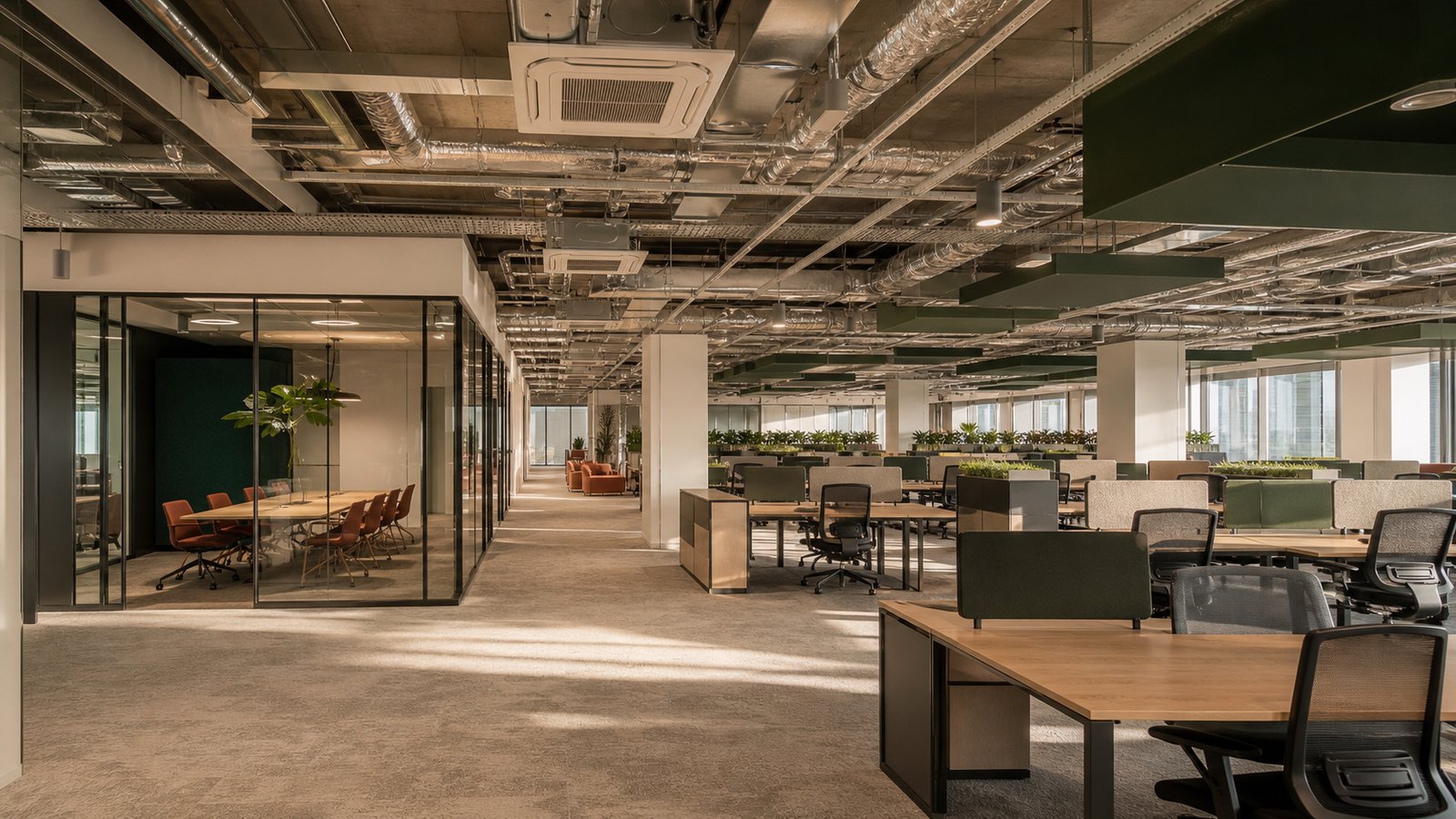

L’archive datée décrit un immeuble de bureaux Orange à Châtillon d’une surface de 4 000 m², annoncé sur un étage en superstructure. La fiche mentionnait neuf groupes, 115 unités intérieures, un système VRV réversible à deux tubes de marque Daikin Airconditioning et une ventilation double flux avec récupération d’énergie. Les puissances indiquées atteignaient 350 kW en froid et 387 kW en chaud. Ce relevé fournit une base utile pour étudier l’organisation technique d’un grand plateau.
Transformer le plateau en zones cohérentes
Cent quinze unités intérieures ne se répartissent pas par simple division de la surface. Les façades, salles de réunion, espaces centraux et locaux à forte densité présentent des charges différentes. Le zonage doit suivre ces variations, mais aussi les possibilités d’aménagement du plateau. Une unité placée au milieu de deux futurs bureaux risque de devenir difficile à régler après cloisonnement.
Une trame régulière facilite les évolutions. Elle associe les unités, les commandes et les passages de réseaux à des modules de façade ou de plafond. Les plans doivent identifier chaque appareil et son groupe de rattachement. Cette nomenclature est nécessaire lors des essais, puis pour retrouver rapidement un équipement dans un ensemble aussi dense.
Interpréter un système VRV à deux tubes
Un réseau VRV à deux tubes distribue le fluide entre un groupe extérieur et plusieurs unités intérieures. Dans une configuration réversible courante, un même circuit fonctionne selon un mode général de chauffage ou de rafraîchissement. Le découpage entre neuf groupes peut donc servir à rapprocher les zones ayant des besoins similaires.
Les chiffres archivés permettent d’observer l’échelle du projet, pas de reconstituer son calcul. Une puissance totale résulte d’un bilan prenant en compte enveloppe, orientation, occupation, éclairage et renouvellement d’air. La diversité des charges peut aussi modifier la puissance appelée simultanément. Toute comparaison avec un autre immeuble doit repartir de ses propres données.
Coordonner climatisation et double flux
La climatisation traite les charges thermiques tandis que la ventilation apporte et extrait l’air selon le principe prévu. La double flux récupère une partie de l’énergie de l’air extrait pour tempérer l’air neuf, sans supprimer la nécessité d’un dimensionnement précis. Les deux systèmes doivent être réglés ensemble afin d’éviter des déséquilibres de pression ou des sensations de courant d’air.
Sur un grand plateau, le cheminement des gaines occupe un volume important. Les croisements avec réseaux frigorifiques, câbles, sprinklers et luminaires se résolvent en synthèse. Les trappes restent accessibles et les organes de réglage sont repérés. Une belle implantation sur plan perd tout intérêt si un registre devient inaccessible après fermeture du plafond.
Organiser la mise au point
La réception d’un tel ensemble se prépare par zone. Les contrôles portent sur les raccordements, l’adressage, l’évacuation des condensats et la réponse des commandes. Pour la ventilation, les débits mesurés sont comparés aux valeurs de conception et ajustés aux terminaux. Les anomalies sont consignées avec le repère exact de l’appareil concerné.
L’archive conserve la photographie technique d’un projet de bureaux précis. Elle montre surtout l’importance de la méthode : une installation comprenant neuf groupes et 115 unités exige une nomenclature fiable, une synthèse spatiale et des essais structurés.
