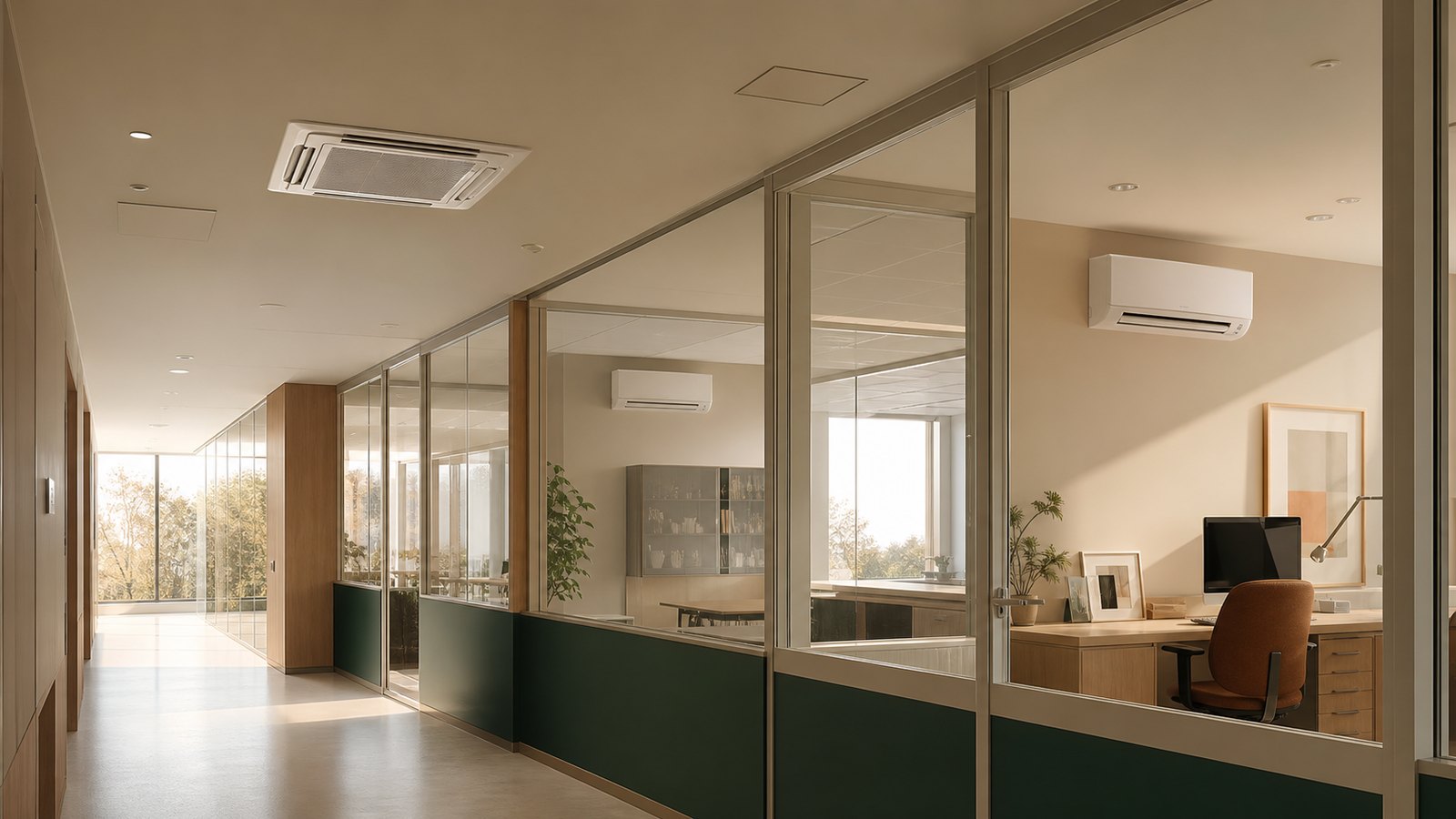

L’archive datée décrit une installation associée à Eramet Research à Trappes. La fiche mentionnait huit multi-split et huit systèmes split de marques Daikin Airconditioning et Toshiba, pour 150 kW de puissance frigorifique et 165 kW de puissance calorifique. Elle ne précisait ni la surface, ni les locaux desservis, ni la date du chantier. Ces limites invitent à lire les chiffres comme la trace d’un projet particulier et à concentrer l’analyse sur la méthode de conception d’une installation composée de plusieurs systèmes autonomes.
Choisir entre split et multi-split selon les zones
Un split relie généralement une unité extérieure à une unité intérieure. Un multi-split alimente plusieurs unités intérieures depuis un même groupe. Le premier peut isoler clairement un local ; le second réduit le nombre de groupes extérieurs pour plusieurs espaces compatibles. Le choix dépend des puissances, des horaires et de la nécessité de conserver une indépendance de fonctionnement.
Dans un centre de recherche, certains locaux peuvent avoir des contraintes distinctes des bureaux. La source ne dit pas lesquels étaient concernés à Trappes. Pour une étude comparable, chaque pièce doit être caractérisée par son usage, ses apports internes, son occupation et ses exigences de continuité. Regrouper des zones uniquement parce qu’elles sont voisines peut rendre leur régulation moins souple.
Construire un bilan local par local
Les totaux archivés de 150 kW en froid et 165 kW en chaud ne révèlent pas leur distribution. Le concepteur calcule d’abord les charges de chaque zone : enveloppe, apports solaires, personnes, éclairage et équipements. Dans un environnement de recherche, les appareils présents peuvent produire une charge sensible importante, mais aucune valeur ne doit être supposée sans inventaire.
Les besoins de renouvellement d’air sont étudiés séparément puis intégrés au bilan. Un système split ne remplace pas une ventilation réglementaire. Cette distinction évite de demander à la climatisation de résoudre seule la qualité de l’air ou les pressions nécessaires entre locaux.
Organiser l’implantation de seize systèmes
La mention de huit multi-split et huit split implique au moins seize systèmes dans le relevé archivé. Leur implantation extérieure doit tenir compte du bruit, des rejets d’air, des accès et des distances de maintenance. Les groupes ne doivent pas se souffler les uns sur les autres ni être enfermés dans un espace où l’air chaud recircule.
À l’intérieur, les liaisons frigorifiques et les condensats suivent des parcours repérés. Chaque unité reçoit un identifiant relié à son groupe et à sa commande. Les deux marques citées dans la fiche renforcent l’intérêt d’une documentation claire : procédures, télécommandes et codes de défaut peuvent différer d’une gamme à l’autre.
Vérifier la régulation et les modes dégradés
La réception doit tester chaque couple de commande et d’unité, puis chaque groupe sous plusieurs demandes. Les températures ne sont pas les seuls points à contrôler. L’écoulement des condensats, le niveau sonore, les vibrations et l’accessibilité des filtres influencent la qualité d’usage.
La multiplication des systèmes peut offrir une certaine séparation entre zones, mais elle augmente le nombre d’équipements à suivre. Un tableau de repérage, des schémas à jour et un relevé des réglages constituent alors des livrables essentiels.
Cette fiche de Trappes conserve peu d’éléments narratifs, mais ses données montrent une architecture mixte. L’enseignement technique consiste à justifier chaque regroupement, à documenter les interfaces et à ne jamais confondre puissance totale avec adéquation locale.
