L’archive datée décrit une page BNP à Boulogne-Billancourt. Son résumé annonce deux groupes et 35 unités intérieures. La rubrique chantier indique ensuite 2 132 m², trois étages, un sous-sol, quatre groupes et 56 unités intérieures. Elle mentionne enfin un VRF réversible à deux tubes de marque Atlantic, avec 109,6 kW en froid et 123 kW en chaud. L’écart entre les deux inventaires interdit de retenir un nombre sans contrôle. Cette fiche devient donc un support pour organiser une vérification technique.
Traiter la contradiction comme une donnée
Deux versions figurent dans la même page. Elles peuvent correspondre à une erreur de copie, à une phase distincte ou à une mise à jour incomplète, mais la source ne permet pas de trancher. Le rapport doit reproduire les deux chiffres et signaler leur incompatibilité, sans en privilégier un par vraisemblance.
La vérification commence avec les documents datés : plans, schémas frigorifiques, procès-verbaux et inventaires de maintenance. Les références de série peuvent aussi confirmer le nombre d’équipements présents lors d’une visite. Le relevé du terrain doit distinguer les machines en service, à l’arrêt et déposées, car une simple photographie ne restitue pas l’historique.
Reconstituer les raccordements VRF
Le nombre d’unités intérieures doit être rapproché des groupes auxquels elles sont reliées. Chaque branche, dérivation et commande reçoit un identifiant cohérent. Cette cartographie permet de savoir quelles zones sont touchées par l’arrêt d’un groupe et de préparer les opérations sans confusion.
Le système à deux tubes annoncé impose d’examiner le mode commun de chaque réseau. Si des zones ont des besoins opposés à la mi-saison, leur regroupement peut créer des demandes contradictoires. L’archive ne donne pas le zonage ; il doit être établi à partir des plans et de tests contrôlés.
Interpréter les puissances avec prudence
Les valeurs de 109,6 kW frigorifiques et 123 kW calorifiques sont précises, mais leur périmètre n’est pas explicitement relié à l’un des deux inventaires. Elles restent associées à la fiche tant qu’un document technique précise leur correspondance. La puissance nominale décrit la capacité de l’équipement ; la consommation annuelle dépend des durées et des conditions de fonctionnement.
Pour évaluer l’usage, on examine les horaires, consignes, températures et appels de puissance. Les performances dépendent aussi de l’entretien des échangeurs, des filtres et des conditions extérieures. Un nouveau dimensionnement repartirait des charges observées et du fonctionnement des locaux plutôt que de recopier les nombres historiques.
Vérifier les unités intérieures pièce par pièce

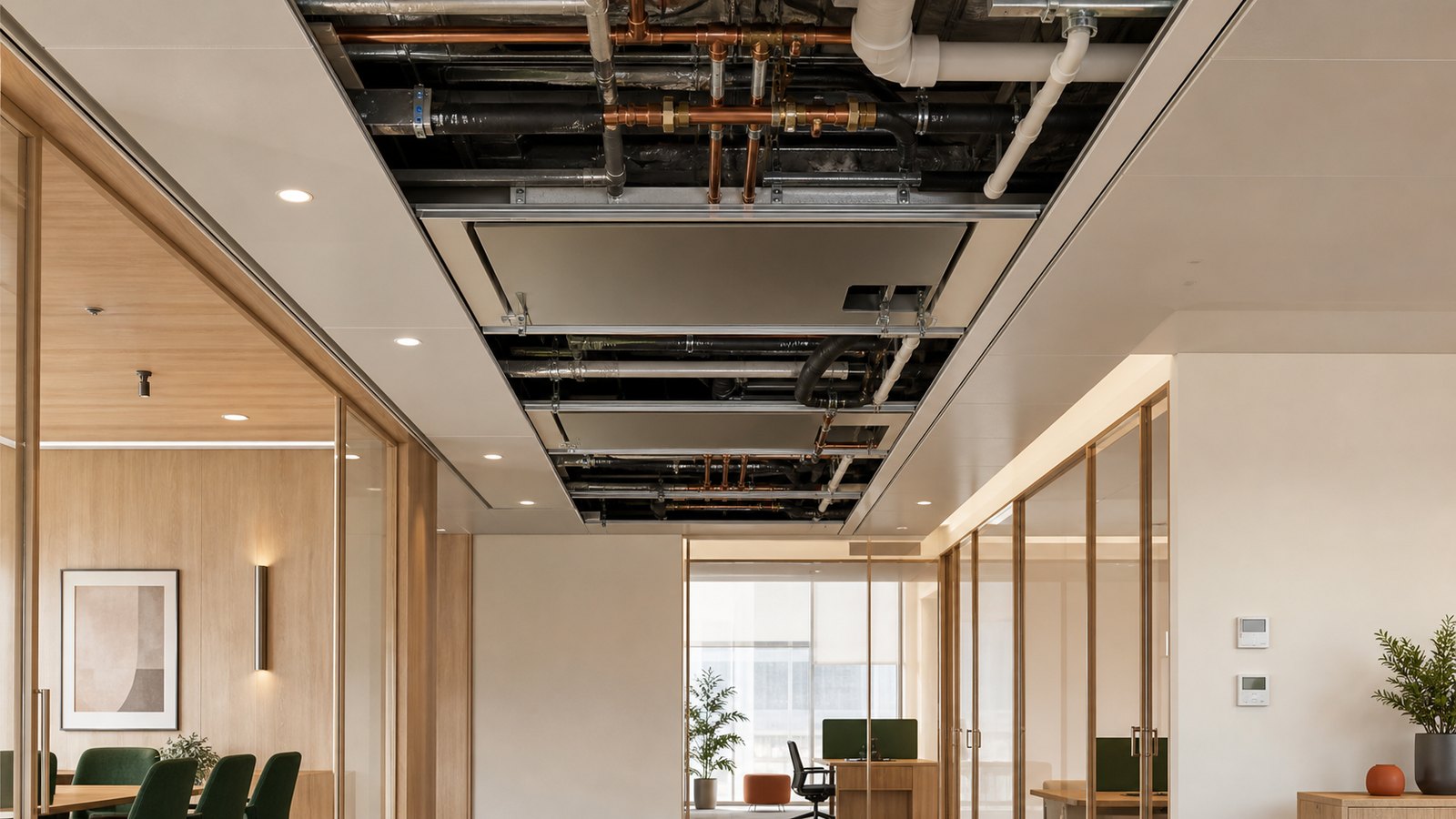

Le contrôle de chaque terminal porte sur son emplacement, sa référence, son évacuation de condensats et sa commande. Un test permet de relier la télécommande au bon appareil et le bon appareil au bon groupe. Les faux plafonds doivent garder des accès adaptés aux filtres et raccordements.
Les niveaux sonores et la diffusion d’air sont appréciés dans les espaces occupés. Un terminal en fonctionnement peut être techniquement opérationnel tout en créant un courant d’air gênant. Le réglage doit alors être documenté afin que la correction survive à une remise à zéro.
Établir une version de référence
Une fois les contrôles terminés, l’inventaire validé reçoit une date et une origine. Les anciennes versions ne sont pas effacées : elles sont archivées pour expliquer les écarts. Le plan, le tableau d’équipements et la supervision utilisent ensuite les mêmes noms.
La page BNP illustre une difficulté courante des archives techniques : des chiffres détaillés peuvent rester incertains si leur périmètre est ambigu. La réponse n’est pas de les lisser, mais de remonter aux équipements et de produire une version traçable.
